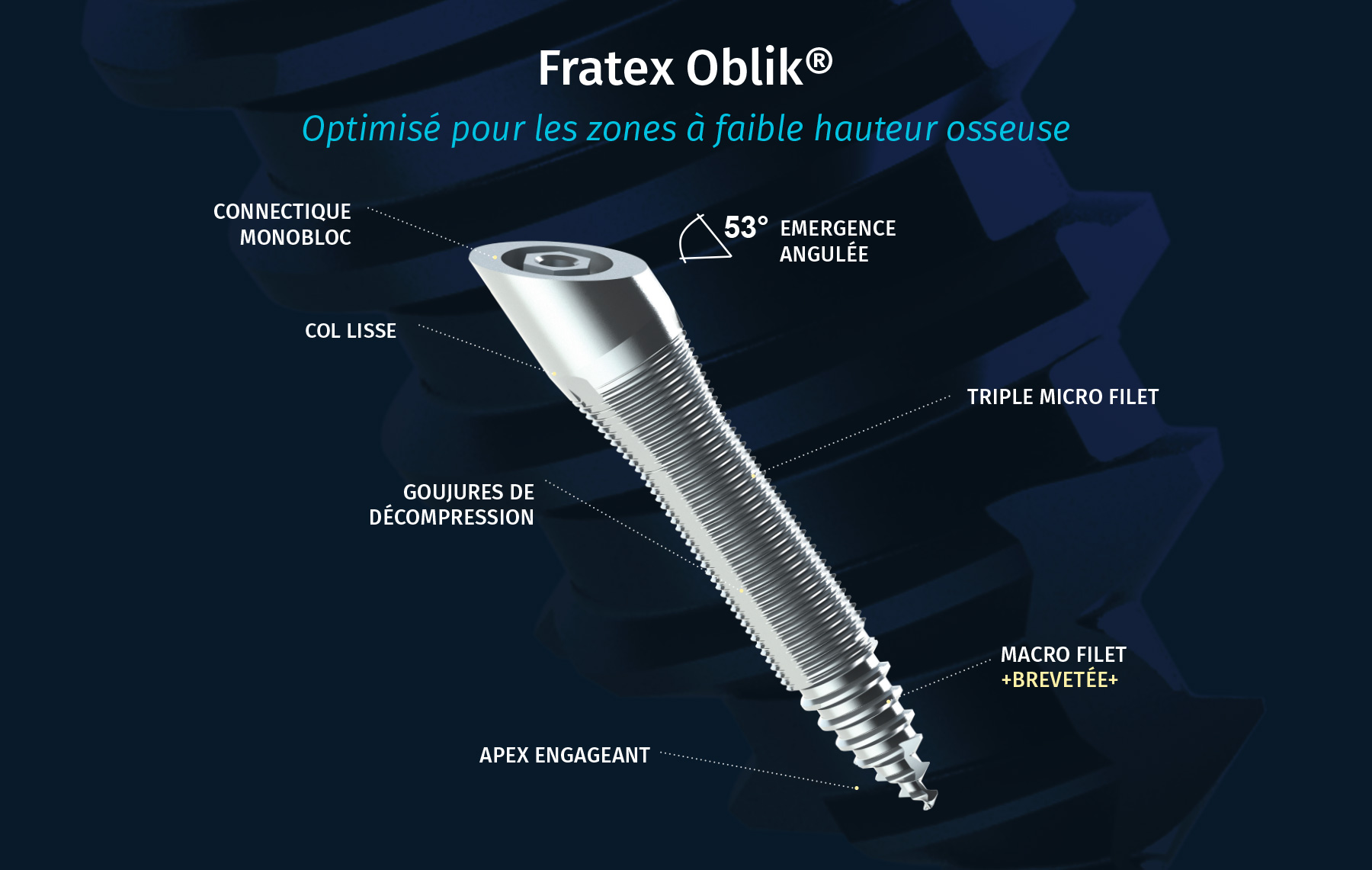

Fratex Oblik®
Implant axial toutes surfaces lisses pour une prévention des péri-implantites*
Émergence angulée 53°
Permet d’aller chercher des ancrages implantaires là où il y a suffisamment d’os de qualité.
Connectique monobloc
Très bonne stabilité – étanche – avec hexagone protégé.
Répartition des contraintes diminuant le risque de fracture de la vis.
Col lisse
Pour respecter les tissus mous
(surface usinée “smooth surface” : Ra < 0.4 µm)
Triple micro-filet
- Augmentation de la surface de contact de 85%
- Favorise l’adhésion cellulaire
- Optimise l’ancrage primaire
- Répartition homogène des forces occlusales
- Stabilisation dans l’os cortical
Macro-filet
- Profil d’une vis d’ostéosynthèse :
- Autoforant et autotaraudant
- Excellente gestion des densités osseuses
- Assure un bon ancrage primaire
Double goujures taraudantes
- Autotaraudant par rotation
- Verrouillage de l’implant
Goujures de décompression
- Décompression hydraulique
- Léger verrouillage en rotation
Apex engageant
- Permet l’ancrage dans la corticale opposée
- Pas de phénomène de rebond possible

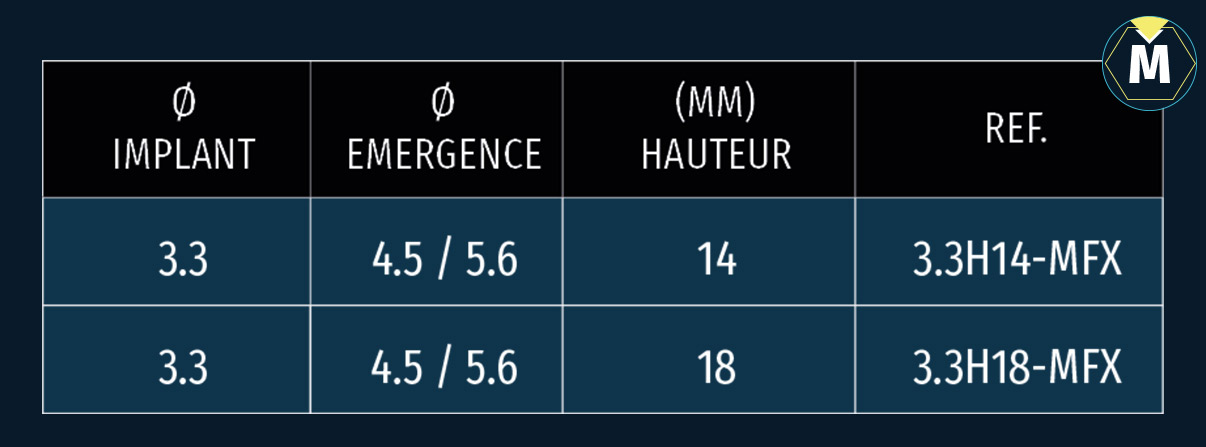

2 hauteurs
14 et 18 mm pour mieux répondre à l’ensemble des cas cliniques.
Matière
Titane grade 5 médical

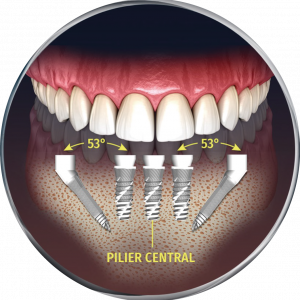

Idéal pour le All-on-Five
La Technique All-on-Five
Pour une meilleure stabilité et résistance mécanique de la réhabilitation globale
Cette technique a été développée pour éliminer le besoin de chirurgie extensive, greffe osseuse, et les traitements compliqués.
1ère étape
Mise en place :
- Forage avec le foret pilote FPM-32 en position A
2ème étape
Pré-forage et contrôle radiographique :
- Forage avec le foret pilote FPM-32 en position B et C
- Forage avec l’ostéotenseur puis avec le foret pilote FPM-32 en position D et E (recherche du bon axe)
- Contrôle radiographique des axes D et E
3ème étape
Pose de l’implant :
- Retrait de l’implant de son support moteur en reverse avec mandrin contre-angle
- Visser au contre-angle avec le mandrin entraineur long MEL
4ème étape
Protocole de forage pour les implants axiaux :
- Suivre les protocoles de forages Fractal plus pour la mise en place des implants en position A, B et C. 1 foret par implant et par densité osseuse.
5ème étape

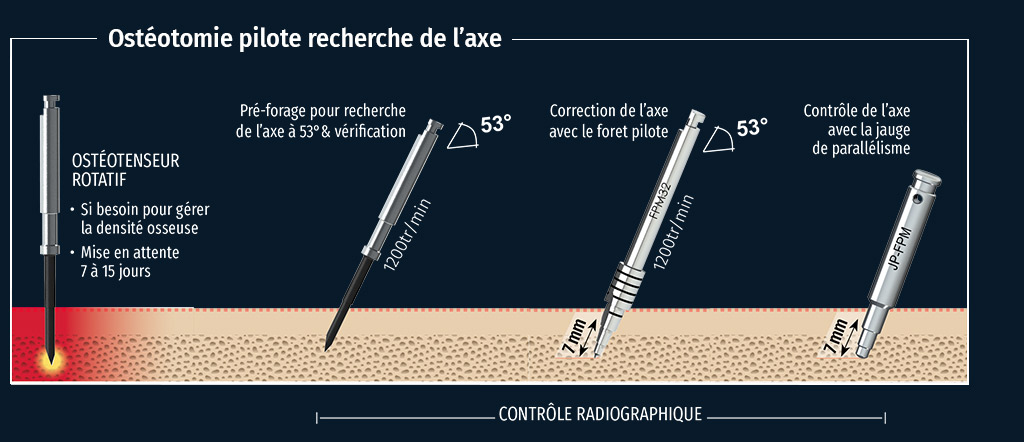

Protocole de forage pour les implants angulés :
- Corriger si besoin l’axe avec le foret FX12-C en position D et E
- Si besoin : recontrôler radiographiquement l’axe des positions D et E avec le foret FX-12C en place
- Foret ensuite avec le foret FPIL et élargir l’entrée avec le foret FR 3,75-11C
- Visser les implants en position D et E. Orienter angulairement l’implant en fin de vissage
Cas cliniques Fratex Oblik®

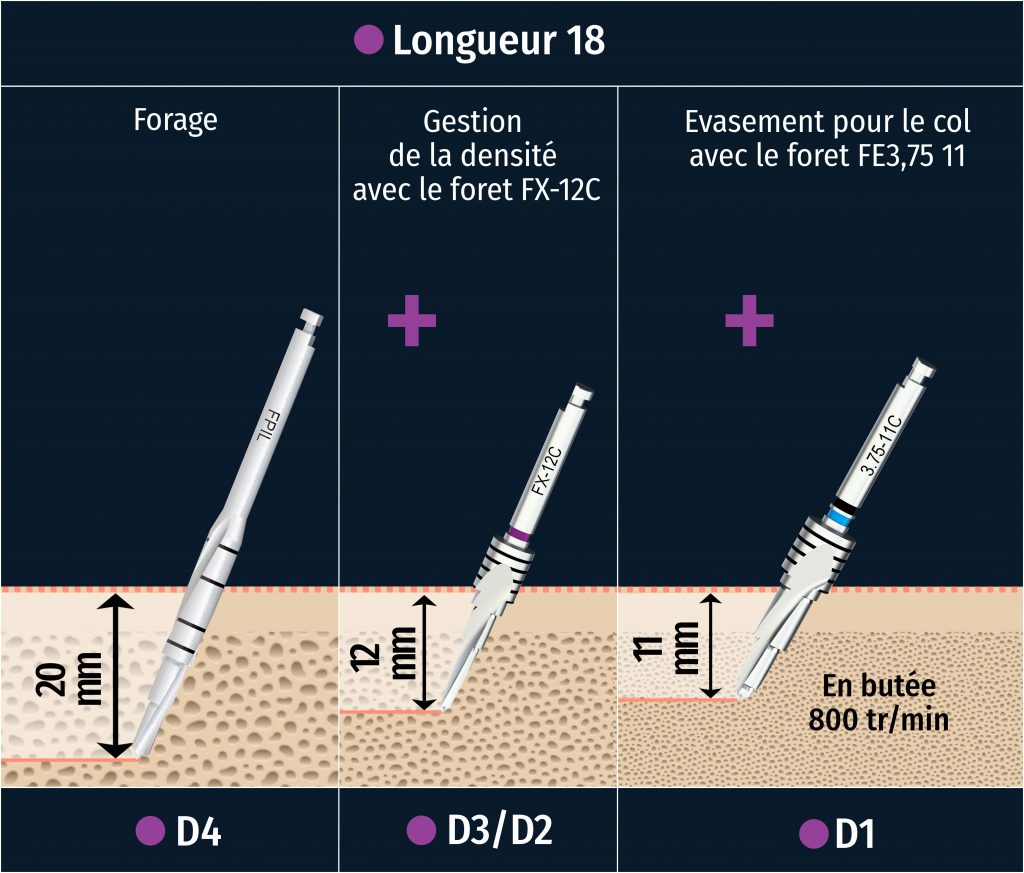

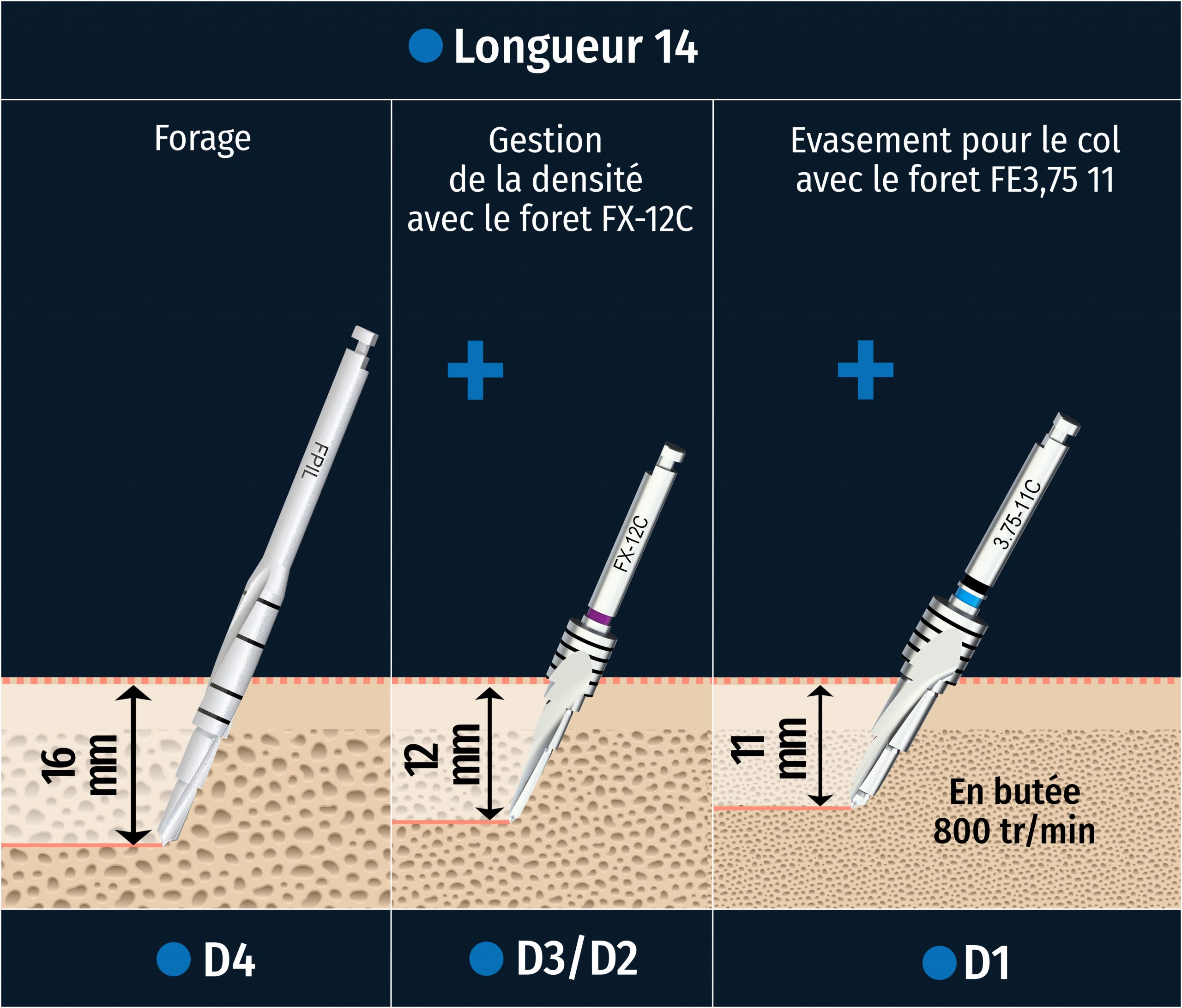

Protocole Fratex Oblik®
Protocole de mise en place simplifié
Concept thérapeutique de préparation ostéogénique/distraction/implantation immédiate :
- 1 code couleur pour chaque longueur de foret Bleu 14 mm, Violet 18 mm
- 1 foret par hauteur d’implant pour les densités osseuses D1, D2/D3, D4 – 800 tr/min
- 1 foret cortical pour les implants hauteurs 14 et 18 (émergences 4.50 & 5.60)
- Forage sécurisé avec des butées actives permettant d’aplanir si besoin la crête
Pour optimiser votre succès clinique
L’innovation Ostéotenseur®:
activation ostéogénique
La biologie au service de la thérapeutique
Avantages
Cas complexes désormais envisageables avec plus de prédictibilité dans de nombreux cas sans le recours aux actes lourds (greffe, déplacement de nerf) avant la pose d’implants.
Principe
Modification de la densité osseuse par activation ostéogénique :
recrutement local et à distance des cellules souches du patient.
L’Ostéotenseur® est indiqué chaque fois que l’analyse radiologique montre un os de qualité inadéquate, soit parce qu’il est trop fragile (type IV) soit, au contraire, trop dense (type I).
Technologie développée et brevetée par le docteur Gérard Scortecci
Implant Fratex Oblik® toutes surfaces lisses pour une prévention des péri-implantites
• Surfaces en contact avec l’os : rugosité Sa < 0.8 μm
• Col de l’implant : rugosité Sa < 0.4 μm
• Passivation contrôlée des surfaces aux acides
Décontamination de la surface et formation d’une couche de TiO2 (dioxyde de titane)
Création d’une nano-structure
Augmentation de la mouillabilité
Stimulation de l’ostéo-conduction
Le grand intérêt des surfaces lisses
(du type V.M.S.S) par rapport aux surfaces rugueuses sablées
Méta-analyse et revue systématique
ÉTUDES MENÉES À L’UNIVERSITÉ DE NANTES
Les études menées à l’Université de Nantes démontrent le grand intérêt des surfaces lisses (du type V.M.S.S) par rapport aux surfaces rugueuses sablées, souvent source de péri-implantites.
Periimplantitis and Implant Body Roughness:
A Systematic Review of Literature
*Jordana et al, Implant Dentistry, Vol. 27 Num. 6 – déc. 2018 – p. 672
Cette revue a démontré par l’analyse de plus de 7000 implants que les surfaces lisses diminuent le taux de péri-implantites de façon significative par rapport aux surfaces rugueuses.
Le taux des péri-implantites évolue défavorablement avec l’augmentation de la rugosité de l’implant :
• Rugosité Sa comprise entre 0.5 et 1 μm : taux 0.57%
• Rugosité Sa comprise entre 1 et 2 μm : taux 3.43%
• Rugosité Sa comprise entre 2 et 3 μm : taux 12.86%
La rugosité d’une surface sablée est généralement supérieure à 3 μm, donc un taux de péri-implantites pouvant atteindre 20%.
Mini-Trousse pour la Technique chirurgicale Fratex Oblik® Victory
Cette mini-trousse spécialisée permet de ranger tous les instruments nécessaires pour la mise en place de l’implant Fratex Oblik®
Bague de collage pour bridge
Maitrise complète de la conception à la fabrication
- Etudes 3D de tous les assemblages implants/composants prothétiques
- Etudes par éléments finis
- Etudes de fatigue des implants et des assemblages implants/ composants prothétiques
- Etudes multicentriques cliniques
Maitrise de la pureté des surfaces
- Analyse aux rayons X à énergie dispersive (EDX)
- États chimiques de surface
- Dépôts minéraux de surface
- Énergie dispersée aux rayons X
- Spectroscopie infrarouge à réflexion interne
- Structure moléculaire des contaminants organiques
- Microscope à balayage électronique
- Textures de surface
- Dépôts
- Structure cristalline
Excellente biocompatibilité
Test de viabilité et de prolifération cellulaire selon les préconisations EN ISO 10 993
- Analyse de différents états de surfaces
- Culture d’ostéoblastes humains
- Analyse morphologique par MEB
- Test de viabilité MTT/MTS
Maitrise fine des temps d’ostéointégration
Études comparatives
- Mesure de la surface de contact os/implant (BIC)
- Etude de la structure de l’os en contact avec l’implant
- Analyse morphologique par MEB
- Mesure de la vitesse de minéralisation corticale et trabéculaire
Des résistances mécaniques éprouvées
Études de la durabilité des produits implantaires selon les préconisations EN ISO 14 801
- Tests de compression à la rupture
- Tests de compression en fatigue
- Analyse des modes de défaillances
Des implants pour une stabilité primaire optimale
Stabilité primaire mesurée par une double approche
- Mesure de la fréquence de résonance (ISQ)
- Mesure des couples d’insertion et de désinsertion
